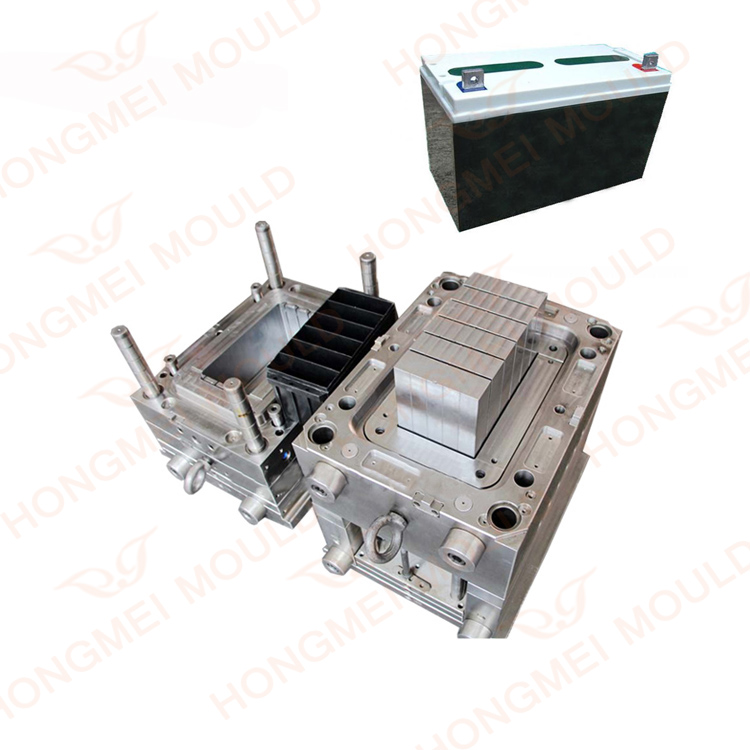

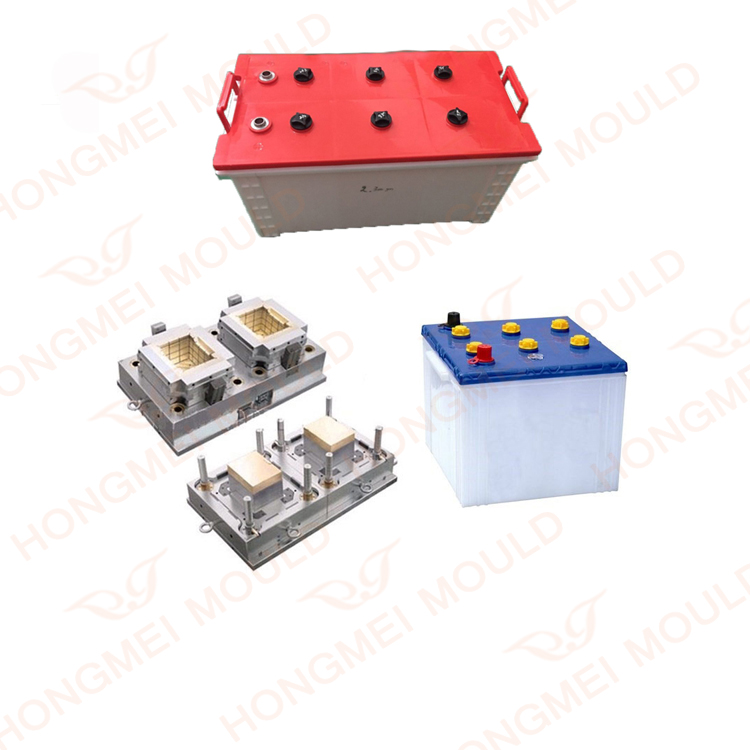

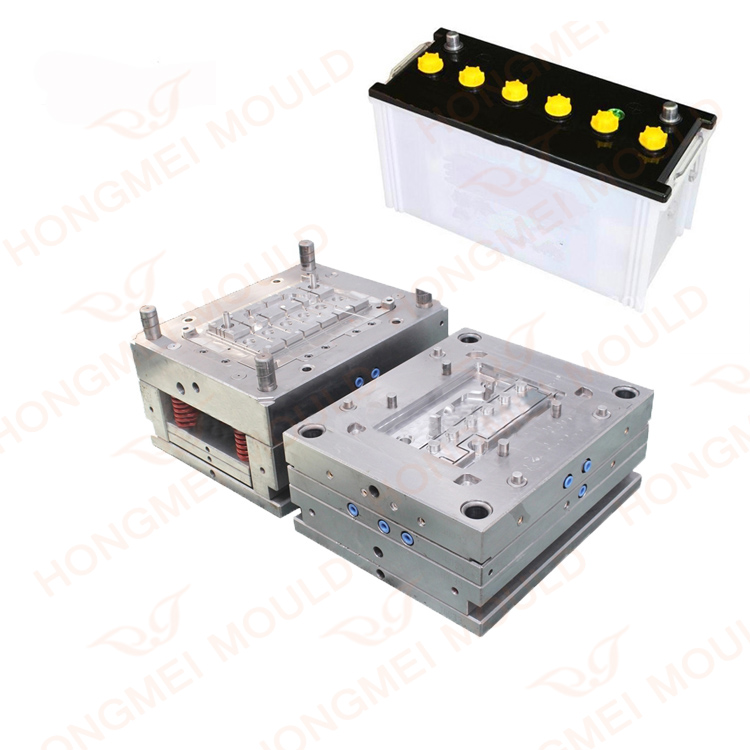

Akkukotelon kuoren kannen muotti

Akkukotelon kuoren kannen muotti

Muotin nimi:  Akkukotelon kuoren kannen muotti

Muovi Materiaali: ABS

Tuotteen koko:  L555 X L410 X K345

Muottipesä NO. : Räätälöity

Ontelo- ja ydinteräs:  DIN1.2316/DIN1.2738/DIN1.2344/718/P20 (valinnainen)

Muotinvalmistusstandardi:  LKM tai DME tai Harsco

Carity & Core -kovuus:  32-50 HRC

Kulutusosien kovuus:  50-60 HRC

Sopiva ruiskutuskone: 450 tonnia

Muovausjakson aika: 45S

Muotin käyttöikä:  300 000 --- 3000 000 laukausta

Toimitusaika: 30-60 päivää

Kuinka ohjata kunkin hilan koko on sama?

1. Tämä on ratkaisevan tärkeää muotin valmistuksessa, se ei voi olla liian löysä tai liian tiukka. Jos se on liian löysä, akkukotelo laajenee latauksen aikana; jos se on liian tiukka, akkukotelo ei lataudu.

2.Siksi yli 20 vuoden kokemuksen jälkeen yrityksemme on löytänyt parhaan ratkaisun koon hallintaan. Insinöörimme suorittavat ensin muottivirtauksen analysoidakseen akkukotelon muodonmuutoksia.

3. Tämän raportin mukaan suunnittelijamme valitsevat sopivan ruiskutuspisteen asennon ruiskutustasapainon ylläpitämiseksi. Lisäksi muotimme vesiväylärakenne on erittäin tiivis hyvän jäähdytyksen saavuttamiseksi.

Auton akkukotelon muovimuotin muotin virtausanalyysi

Muottivirtausanalyysi on erittäin tärkeä tuotannon kannaltaAuton akkukotelon muotti. Se voi tehokkaasti välttää muotin suunnittelun ja muovauksen riskin, vähentää tehokkaasti muottien toistuvien muutosten kustannuksia ja vähentää tehokkaasti muotitestien säätöjen määrää. Se on erittäin tehokas varhainen riskianalyysityökalu muottien ruiskuvaluun.

·Tuotetietojen analyysi

Analysoimme perustuotteen tiedot asiakastuotteisiin perustuen, mukaan lukien: rakenne, paksuus, tietojen laatu jne.

· Portin sijainti portin sijainti

Asiakkaiden tuotevaatimusten perusteella meillä on runsaasti kokemusta parhaan imumenetelmän, juoksuputken koon, portin koon valinnasta asiakasanalyysiä varten, asiakkaiden vaatimusten täyttämisestä ja optimaalisen täytön saavuttamisesta.

Mold Hot Runner

Hot Runner on eräänlainen ruokintajärjestelmäAuton akkukotelon muotti : kaksi levyä lämmitetään yhdessä jakotukkijärjestelmän kanssa. Tämä järjestelmä ohjaa sulan muovin erikoissuuttimiin, jotka johtavat onteloosiin. Kuumakanavaan verrattuna toista järjestelmää kutsutaan kylmäkanavaksi.

Kuuma juoksijoiden tyypit

Alla on esimerkkejä porteista todellisissa muovatuissa näytteissä.



Täysin kuuma juoksija                                              Semi hot juoksija

Huomautus: on toinenkin tapa selvittää kuumakanavajärjestelmä: HOT TIP ja SPRUE GATING.

Kuumakanavajärjestelmän plussat ja miinukset

Plussat:

Säästä materiaaleja, koska siellä ei ole juoksuja, niin muovijätteenä. Täydellinen kalliille materiaaleille, kuten LCP, PEEK.

Kilpailukykyinen yksikköhinta.

Ihanteellinen suurikokoisille osille, kuten autokomponenteille.

Ihanteellinen monionteloisille muotteille, kuten partakoneen varrelle, pullojen tai ruiskujen muovikorkille.

Haittoja:

Korkeammat muottikustannukset verrattuna kylmäjohtoihin, samoin ylläpitokustannukset.

Korkeat vaatimukset muotin suunnittelulle, erityisesti täyttötasapainossa

Värien vaihtaminen ei ole helppoa

Ei välttämättä sovellu kaikille hartseille, varsinkin lämpöherkille

Muottivirta kuuma juoksijoille

Monimutkaisissa osissa jatkamme muottivirtausanalyysiraporttia.

Meidän etumme

1: Erinomainen jäähdytysjärjestelmä jatketulla jäähdytysputkella
2: Kuparijäähdytys parantaa jäähdytystehoa
3: Esiavausjärjestelmä syklin ajan parantamiseksi
4: Semi-Hot Runner System säästää asiakkaiden muottien kustannuksia
5: Muotti saatavana kierrätysmateriaalille
6: Erinomainen kiillotusjärjestelmän hallinta
7: Viikoittainen raportti muotinkäsittelykuvilla saatavilla
8: Näytteitä ja jokainen kokeiluvideo saatavilla
9: Täsmällinen näyteaika ja toimitusaika
10: Logistiikkapalvelu saatavilla
11: Insinöörejä saatavilla asiakkaan tehtaalla koulutukseen
12: Korkea laatuAuton akkukotelon muottikohtuullisella hinnalla

Meistä

Hongmei Mould perustettiin vuonna 2014 ja on erikoistunut erilaisten muovisten ruiskumuottien valmistukseen. Hongmei-yritys sijaitsee Huangyanin alueella, kauniissa "muottien kaupungissa" Zhejiangin maakunnassa Kiinassa. On kätevää, että se kestää 30 minuuttia Luqiaon lentokentältä ja 10 minuuttia Taizhoun rautatieasemalta. Hongmei-yritys on erikoistunut kaikenlaisten laajamittaisten ruiskumuottien kehittämiseen, erityisesti autojen, kodinkoneiden ja päivittäisten tarpeiden muottien valmistukseen, samalla kun tarjoamme yhden luukun palvelua muottien puolivalmiiden tuotteiden käsittelyyn. Yrityksemme pinta-ala on 5000 neliömetriä ja työllistää 86 työntekijää, jotka ovat taitavasti.
