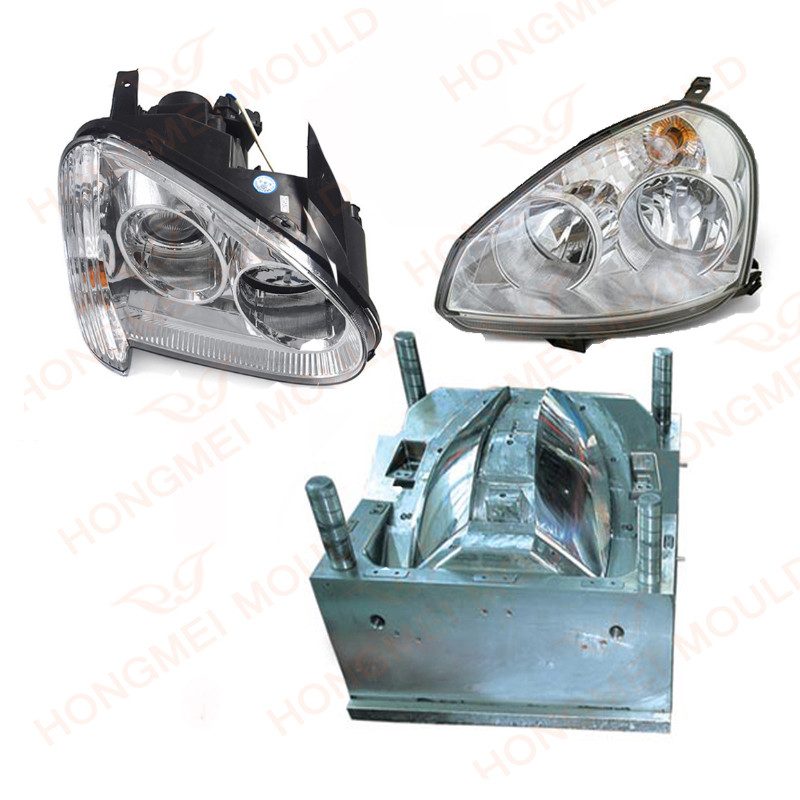

Auton lampun suojuksen ruiskumuotti

Auton lampun suojuksen ruiskumuotti

Muovimuotti: Auton lampun suojuksen ruiskumuotti

Muottipesä: 1+1

Kuumakanava: 4 tippaa "HOTSET"-lämmityspatterilla, erotettu lämpötilansäädin

Muotin onteloteräs: DIN 1.2738

Muotin ydinteräs: DIN 1.2312

Muotin liukusäädin: DIN 1.2738 nitrauksella

Sydänpalan aktivointi: 4 hydraulisylinteriä

Muovimateriaali: ABS

Jaksoaika: 40 sekuntia

Toimitusaika: 50 päivää

Muista vaatimuksista voit keskustella kanssamme.

Autolamppujen esittely

Etu- ja takavalojen pääkomponentit ovat: vasen ja oikea linssi, vasen ja oikea koristekehykset, oikean ja vasemman lampun kuoret sekä oikea ja vasen peilit.

Auton lampun ulkonäkövaatimukset

1 . Optinen linssi

Tuote on läpinäkyvä, sisäpuolella on kuvio, ulkonäköpyyntö on korkea

2. Koristekuori

Tuotteen ulkonäkö on aluminoitu, ja jotkut alueet on huurrettava

3. Lampun kuori
Tuotteet sisäisiin toimintoihin, kannen reikiin, takakannen reikiin ja muihin kokoonpanovaatimuksiin.

4. Heijastin

Galvanointituotteissa on tiukat vaatimukset valon jakautumiselle, alumiinipinnoituksen ulkonäölle

Muotin suunnittelurakenne

Autojen valokuoren muovi on helppo kiinnittää kiinteään muotin ilmiöön, lampun kuoren muovin kiinteän muotin suunnittelun estäminen on:

* Tarkista ennen muotin suunnittelua, onko muoviosien suurella puristusvoimalla olevan alueen irrotuskaltevuus suurempi kuin 3 astetta tai enemmän, ja yritä suunnitella se yli 5 astetta, jotta vältytään kiinteän muotin tarttumisesta ja muoviosien vetovaurioista. muoviosat.

* Käänteinen kuvio on suunniteltu muoviosien sisäpuolelle, jossa muotti on helppo tarttua ja tiivistysvoima on suuri. Käänteiskuvion syvyys on 0,5–1 mm, ja käänteiskuvio on suunniteltu muoviosien pyöreän kulman lähelle.

* Suunnittele raudoitustangot muovattujen osien sisäpuolelle, joissa puristusvoima on suuri, tai suunnittele työntötankoon käänteinen koukku.

Jäähdytysvesikanava käyttää yhdistettyä muotoa "pystysuuntainen vesiputki + kalteva vesiputki + nousuputki vesikaivo", ja jäähdytysjärjestelmä käyttää ensisijaisesti pystysuoraa vesiputkea. Seuraavaksi on kalteva vesiputki, vasta sitten KÄYTETÄÄN väliseinätyyppistä kaivoa.

Yhdistetty jäähdytyskanava on sijoitettu tasaisesti ja lähellä onteloa, mikä sopii suuren erän ruiskuvalumuottiin ja suurella tarkkuudella. Sen puute on, että jäähdytysvesiputkien käsittely on hankalampaa.

Muottisuunnittelussa alue, jolla on suuri muoviosien pitovoima, johtuu yli 5 asteen muotin kaltevuudesta ja 0,5 mm syvä käänteinen kuvio on suunniteltu liikkuvan muotin puolelle.

Siksi muotin irrotus ja irrotus on tasaista, mekanismi liikkuu sujuvasti, muotti on turvallinen, vakaa ja luotettava, ja muotti ei tartu kiinteään muottiilmiöön, mikä ratkaisee onnistuneesti ongelman, jossa lampun kuoren muoviosat tarttuvat kiinni kiinteään muottiin. Koetuotannon jälkeen mallilla on hyvä kuormitusteho ja vakaa mitta.

Hongmei Mold Companyn etu
- Ilmainen suunnittelu: Sisältää osasuunnittelun ja muottisuunnittelun
- Palvelu: 24 tunnin online-palvelu
- Laitteet: Viisiakseliset nopeat jyrsimet
Kolmiakseliset nopeat jyrsimet
CNC-jyrsinkoneet
Syvän reiän porakoneet
Suuret jyrsinkoneet
CNC-kaiverruskoneet
Sähkökipinät (EDM)
lankaleikkuri
