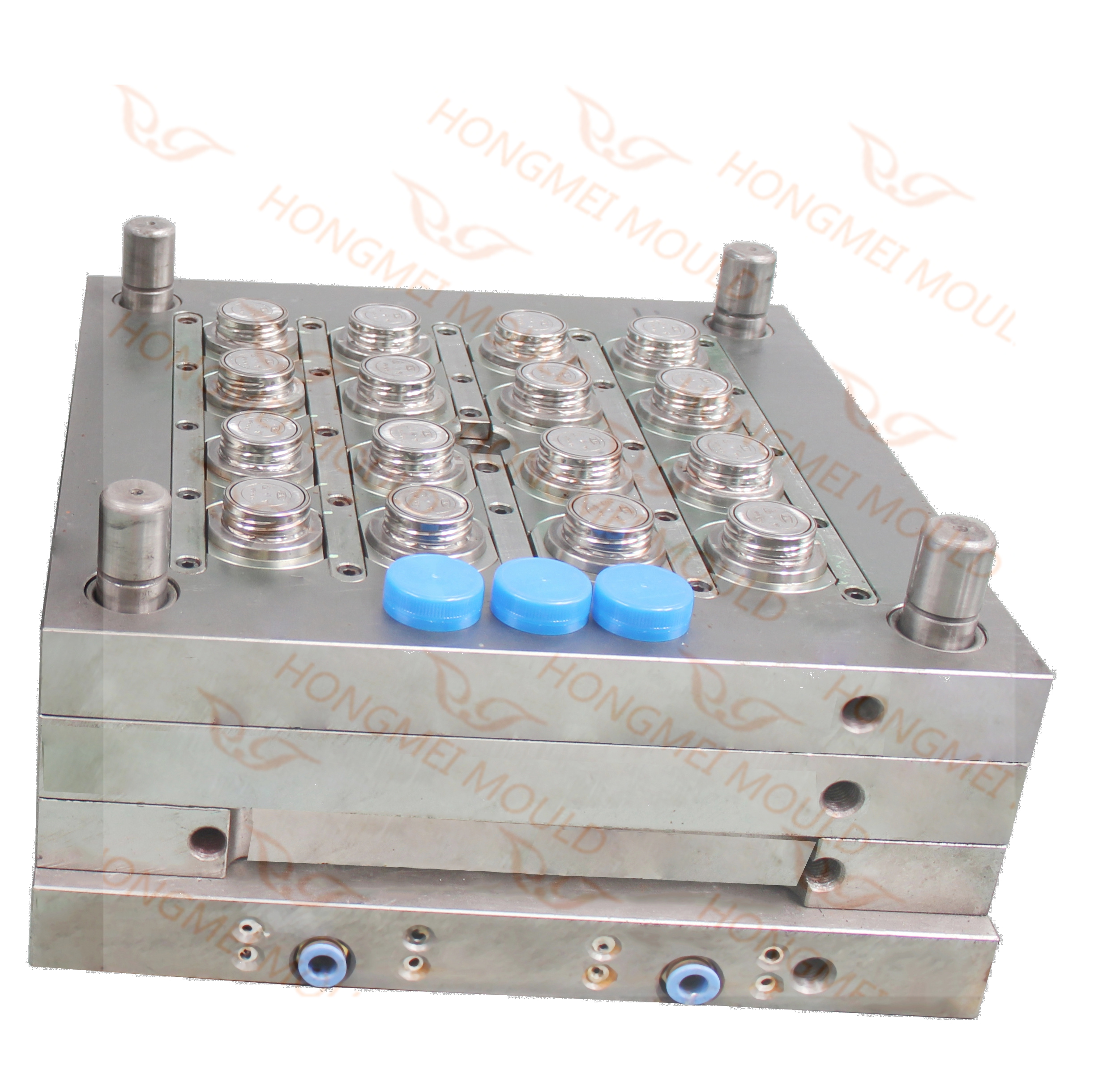

Muovinen maitopullon korkki

Muovinen maitopullon korkki

Muotin nimi: Korkki/PET-aihiomuotti

Tuotteen koko: PCO28mm

Tuotekuvaus: 2g korkit vesipakkausteollisuudelle

Muottipesä: 72 ontelo

Muotin koko: 1320*620*759mm

Sopiva kone: DKM-600HH

Muotin päämateriaali: ruostumaton S136 teräs HRC48-50 (ASSAB)

Muotin ruiskutusjärjestelmä: kuumakanava Gate (Anole-merkki)

Muotinpoistojärjestelmä: kuorinta

Muotin kiertoaika: 7 sekuntia

Muotin käyttö: 5M

Toimitusaika: 60 työpäivää

Muotin ominaisuudet

1. Täytä korkea tuottavuus, 26000-30000 kpl / tunti

2. Täysi kuumakanavajärjestelmä Saksan lämmittimellä

3. Vaihdettava ydin ja onkalo, helppo huoltaa

4. DKM600HH nopea ruiskutuskone, syklin aika saavuttaa 9s

5. Keba PLC:n avulla toteuta humaniz

muovikorkkimuotti ja PET-aihiomuotti. Korkkimuottiin voisimme valmistaa flip-top-korkkimuotin, vesikorkkimuotin, mehukorkkimuotin, suihkekorkkimuotin, jotka voisivat sopia eri pullojen kokoihin. Voisimme myös tehdä PET-aihiomuotin, jossa on moniontelo 30 ml:n pullon tilavuuteen 5 gallonaan asti.

Jos sinulla on uusi suunnitelma investoida vesipakkausteollisuuteen, tervetuloa ottamaan yhteyttä meihin, voimme toimittaa korkealaatuisen muovin tuotantolinjan, sisältää korkin ruiskuvalulinjan, PET-aihion ruiskuvalulinjan ja myös pullonpuhalluslinjan. Olemme suora muotti- ja ruiskuvalukonevalmistaja, voimme tarjota edullisen hinnan kätevällä palvelulla.

Pullon läppäkorkin, kannen ja suljinmuottiruuvin suunnittelu

Altaleikkaukset korkin sisäpuolella
Korkin sisäpuolella olevat alleviivat ovat yleensä
Sisälangat,
napsautettavat rivat (säiliöiden korkkiin, sulkimiin tai kansiin) tai
suuria aliarvoja, jotka ovat osa tuotteen muotoa.

Kannen sisäpuolella kierteet
Sisäkierteet esiintyvät yleensä korkissa, mutta niitä voidaan myös suunnitella moniin teknisiin tuotteisiin, kuten muoviputkilaitteistoihin jne.

Suunniteltu valmistusmenetelmä (muovaus tai koneistus muovauksen jälkeen) tulee ottaa huomioon.

Kannen muotti voisi olla paljon yksinkertaisempi (ja huomattavasti halvempi), jos korkki on kierteitetty muovauksen jälkeen; suunnittelijan tulee olla tietoinen tarvittavista tuotantomääristä.

Kuten aiemmin totesimme, on tärkeämpää saavuttaa halvimmat kokonaiskustannukset kuin elegantein valmistustapa.

Jos kierre on muovattava, meillä on jälleen kaksi vaihtoehtoa tuotteen poistamiseksi ytimestä: ruuvaamalla tai irrottamalla.

Ruuvaa auki
Kierrekierteet suunnitellaan yleensä standardien mukaan ja koostuvat yleensä useammasta kuin yhdestä noususta (pituudesta).

Monissa pullojen kierrekorkissa Tölkit, hammastahnaputket ja tekniset sulkimet ovat varsin yleisiä kahdesta kuuteen korkista.

Kohtuullisissa rajoissa ei yleensä ole ongelmaa korkin irrotukseen vaadittavien kierrosten lukumäärässä, paitsi että mitä enemmän kierroksia, sitä suurempia ovat toimimekanismit, joita tarvitaan tavanomaisissa irrotettavassa korkin muotissa.

Lisäksi enemmän kierroksia tarkoittaa pidempiä tuotteita, enemmän muovia, enemmän muovausta ja enemmän irrotusaikaa (pidempiä jaksoja). Monissa sulkimissa on osoitettu, että yhden tai kahden nousun kierrepituus on riittävä hyvälle pitovoimalle ja sulkimen tiukkuudelle.

Tämä on alue, jota korkkimuotinvalmistajan on harkittava huolellisesti, koska väärä päätös voi tulla pitkällä aikavälillä erittäin kalliiksi.

On olemassa useita irrotusmenetelmiä; Kaikki kuitenkin riippuvat ominaisuuksista, jotka eivät ole osa tuotesuunnittelua, mutta jotka on ilmoitettava kansipiirustuksessa.

strippari rengas; korkkia on pidettävä niin, että se voidaan ruuvata irti ytimestä ja vetää sisään.

Tämä yleensä räikkää kierrekorkin seinämän alapuolelle ， Yhdessä järjestelmässä korkki vaatii ripoja tai muita ulkonemia ulkopuolella, joihin ulkoinen irrotuslaite voi tarttua tarttumaan sulkimiin ja poistamaan ne korkin muotin ytimistä.

Näiden irrotusapuvälineiden suunnittelusta tulee keskustella tämän projektin muotin suunnittelijan kanssa.

Edellä olevasta keskustelusta käy selväksi, että mikä tahansa irrotusmenetelmä vaatii joko monimutkaisia ​​kansimuotteja tai erikoiskoneita.

Muovausjaksot ovat myös hitaampia kuin vastaavat tuotteet, joita ei tarvitse ruuvata irti.

Poikkileikkaus tuotteesta, joka on työnnetty ulos kuorintalaitteella muovin työntämiseksi ytimen "kumpun" yli; Mitä suurempi kulma IS, sitä suurempi on vaikeus poistaa määräsovelluksia, ydin voidaan myös irrottaa muotista ja ruuvata irti tuotteesta muotin ulkopuolella, käsin tai kiinnikkeitä käyttämällä.

Kuorinnan poisto (voimapoisto)
Muovikorkkimuotin suunnittelijan on harkittava, voidaanko muovikorkki irrottaa kierteistä.

Kuoriminen on helpoin (ja usein edullisin) ratkaisu korkin tai sen sulkemiseen. irrotuksen helppous riippuu kuitenkin monista yhtä tärkeistä tekijöistä.

Irrotuksen teoria on melko yksinkertainen. Kannen muotin avautuessa ja ontelon siirtyessä pois sydämen puolelta alkaa irrotus, jonka aiheuttaa irrottimen liikkuminen eteenpäin.

Tällöin muovikorkki työnnetään ytimessä olevan kohouman päälle; tämä saa muovin laajenemaan niin, että ytimen uran sisällä oleva osa voi liukua ulos urasta.
