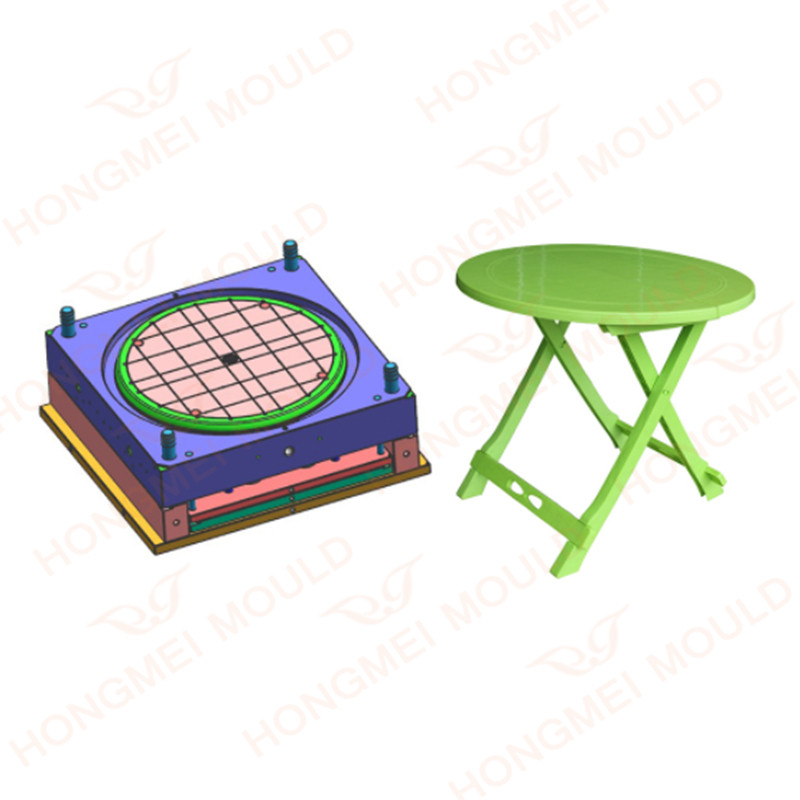

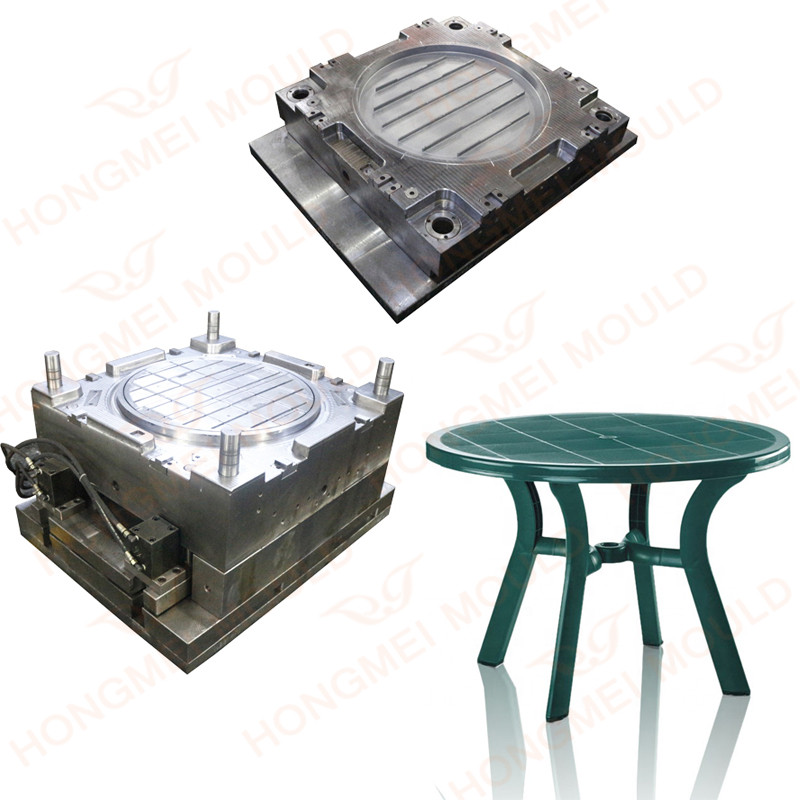

Pyöreä puutarha Muovinen pöytämuotti

Pyöreä puutarha muovipöytämuottiominaisuus

Raaka-aine: PP

Muottiteräs: 718

Muottipohja: 45#

Juoksija: kuuma juoksija iso portti

Poisto: strippari

Muotin käyttöikä: 500 000 laukausta

Toimitusaika: 75 työpäivää

Hongmei-yrityksemme tämän muotin valmistusprosessi

Hongmei Mold valitsee sopivimman teräksen muottien valmistamiseksi tuotteidesi mukaan, yleensäPyöreä puutarha Muovinen pöytämuotti, yrityksemme suosittelee 718-terästä, jonka muotin takuuaika on 500 000 laukausta. Ennen muotin suunnittelua analysoimme tuotteen tarkistaaksemme, pystyykö se virtaamaan tasapainon. Jalkamuotissa sen on käytettävä öljysylinteriä ydinosan siirtämiseen, koska sisällä oleva jalkatuote on ontto. Tarkkuustyökalujen ja tiukan mittavalvonnan ansiosta testausnäytteiden ulkonäkö ja varusteet ovat hyvät muottitestauksen jälkeen, ja voimme lähettää muotin sinulle lyhyessä ajassa. Yrityksemme kiinnittää huomiota kanavajärjestelmän ja jäähdytysjärjestelmän suunnitteluun, käytämme hyvää kuumakanavamerkkiä, jolla on hyvä palaute asiakkailtamme, kuumakanavajärjestelmä käyttäytyy hyvin täyttönä. Lisäksi jäähdytyslinjamme suunnitellaan lähelle tuotteen muovauskohtaa suurimman jäähdytysvaikutuksen saavuttamiseksi. SuunnittelemmePyöreä puutarha Muovinen pöytämuottisopimaan koneesi parametreihin. Ja jos et voi avata 3D-muottisuunnittelua, meillä on muottiraporttimme, voit nähdä muottiraporttimme tarkistaaksesi muotin koon, jäähdytyslinjan halkaisijan jne.

Muovisen pyöreän pöydän muotin suunnitteluperiaate

1. Suunnitteluperusteet

* Mitan tarkkuus ja sen suhteellinen ulottuvuus

Mukaan erityisiä vaatimuksia ja toimintoja koko tuotteen muovituotteet määrittää sen ulkoinen laatu ja erityinen koko kuuluu mihin: ulkonäkö laatuvaatimukset ovat korkeammat, koon tarkkuusvaatimukset ovat alhaisemmat muovituotteet, kuten lelut; Toiminnalliset muovituotteet, tiukat kokovaatimukset; Muovituotteet, kuten kamerat, jotka ovat ehdottomasti ulkonäöltään ja kooltaan vaadittuja.

* Onko stripparin kaltevuus kohtuullinen

Irrotuskaltevuus liittyy suoraan muovituotteiden purkamiseen ja laatuun, eli ruiskutusprosessiin, voidaanko ruiskutus suorittaa sujuvasti; purkukaltevuus riittää; kaltevuus muovituotteisiin jako- tai erotuspinnan muovauksessa; vaikuttaako se ulkonäön tarkkuuteen ja seinämän paksuuden kokoon; vaikuttaako se muovituotteiden osan lujuuteen.

2. Suunnittelumenettelyt

Muovituotteen piirustuksen ja kiinteän aineen (kiinteä näyte) analyysi ja pilkkominen:

* Tuotteen geometria

* Mitat, toleranssit ja suunnittelun vertailuarvot

* Tekniset vaatimukset

* Muovin nimi ja merkki

* Pintavaatimukset

* Ontelon numero ja ontelon järjestely

* Tuotteen paino ja ruiskutuskoneen ruiskutustilavuus

* Tuotteen projisoitu pinta-ala ja ruiskutuskoneen puristusvoima

* Muotin koko ja ruiskutuskoneen asennusmuotin tehollinen alue (tai ruiskutuskoneen vetotangon välinen etäisyys)

* Tuotteen tarkkuus, väri

* Onko tuotteissa sivuakselisydämiä ja niiden käsittelymenetelmät

Ontelon numero määritettiin, ja sitten onkalon järjestelyyn, onkalon asennon järjestelyyn, ontelojärjestelyyn sisältyyPyöreä puutarha Muovinen pöytämuottikoko, aitausjärjestelmän suunnittelu, aitausjärjestelmän tasapaino, hylsyä vetävien liukusäätimien suunnittelu) instituutiot, insertti ja sydämen suunnittelu, lämmönvaihtojärjestelmän suunnittelu, nämä ongelmat ja erotuspinta ja valinta portin sijainnin, joten tietyn suunnittelun prosessissa tehdä tarvittavat muutokset täydellisemmän suunnittelun saavuttamiseksi.

3. Jakopinnan määritys

Ei vaikuta ulkonäköön. Jotta varmistetaan tuotteiden tarkkuus, muotin käsittely, erityisesti ontelokäsittely.

Se tukee kaatojärjestelmän, pakojärjestelmän ja jäähdytysjärjestelmän suunnittelua.

Muotin avaaminen (jakaminen, purkaminen) on suotuisaa sen varmistamiseksi, että tuotteet jäävät liikkuvan muotin sivulle, kun suulaketta avataan.

Helpottaa metallilohkojen järjestelyä.

4. Kaatojärjestelmän suunnittelu

Kaatojärjestelmän suunnittelu sisältää päävirtauskanavan valinnan, jakoosuuden muodon ja koon määrityksen, portin sijainnin valinnan, portin muodon ja porttiosan koon määrittämisen.

Porttijärjestelmää suunniteltaessa valitaan ensin portin sijainti.

Portin sijainnin valinta liittyy suoraan tuotteen muovauksen laatuun ja ruiskutusprosessin sujuvuuteen. Portin sijainnin valinnassa tulee noudattaa seuraavia periaatteita:

* Portin sijainti tulee valita mahdollisimman pitkälle jakopinnalle helpottamaanPyöreä puutarha Muovinen pöytämuottiportin puhdistuksen käsittely ja käyttö

* Portin asennon ja ontelon kunkin osan välisen etäisyyden tulee olla mahdollisimman tasainen ja työkalun virtauksen tulee olla lyhin

* Portin sijainnin tulee varmistaa, että muovi virtaa onteloon, ontelo leveissä, paksuissa seinäosissa, jotta muovi virtaa tasaisesti

* Portin asento tulee avata muoviosien paksuimmasta kohdasta

* Vältä muovin suoraa ruiskuttamista ontelon seinämään, ytimeen tai sisäosaan, kun se virtaa alas onteloa pitkin, jotta muovi pääsee valumaan kaikkiin ontelon osiin mahdollisimman pian ja välttää ytimen tai insertin muodonmuutos.

* Yritä välttää hitsausjälkiä tuottavia tuotteita tai tee hitsausjäljet ​​tuotteessa eivät ole tärkeitä osia;

Portin asennon ja muovin sisäänvirtaussuunnan tulisi saada muovi virtaamaan onteloon tasaisen sisäänvirtauksen suuntaisesti ja edistämään kaasun purkamista ontelossa

* Portti tulee sijoittaa tuotteen siihen osaan, joka on helpoin irrottaa vahingoittamatta tuotteen ulkonäköä mahdollisimman paljon.

5. Pakokaasujärjestelmän suunnittelu

Pakokaasujärjestelmällä on tärkeä rooli tuotteiden muotoilun laadun varmistamisessa.

Poistoaukkoa käyttämällä pakoaukko sijaitsee yleensä siinä kohdassa, jossa ontelo on täytetty lopussa. Poistoaukon syvyys vaihtelee eri muovien mukaan, ja se määräytyy pohjimmiltaan muovin ilman laippaa sallimasta suurimmasta välyksestä, esimerkiksi ABS0,04 on alle 0,02 mm kipsiä ja 0,02 mm terästä.

Käytä tyhjentämiseen sisäosan työntötangon tai erityisen pakotulpan sovitusväliä; Joskus tyhjiön muodonmuutoksen aiheuttaman tuotteen irtoamisen estämiseksi kaasutappi on asetettava; Joskus tyhjiöadsorptiota estävät komponentit on suunniteltu estämään tuotteiden ja moduulien alipaineadsorptio.

6. Jäähdytysjärjestelmän suunnittelu

Jäähdytysjärjestelmän suunnittelu on monimutkaista työtä, jossa tulee ottaa huomioon jäähdytysvaikutus ja jäähdytyksen tasaisuus sekä jäähdytysjärjestelmän vaikutus jäähdytysjärjestelmän kokonaisrakenteeseen.Pyöreä puutarha Muovinen pöytämuotti.

7. Sisällytä:

* Jäähdytysjärjestelmän järjestely ja jäähdytysjärjestelmän erityinen muoto

* Jäähdytysjärjestelmän tietyn sijainnin ja koon määrittäminen

* Tärkeimmät osat, kuten liikkuva muotti tai jäähdytys

* Sivuliukukappaleiden ja sivuytimien jäähdytys

* Jäähdytyselementtien suunnittelu ja jäähdytysstandardien valinta

* Tiivistysrakenteen suunnittelu

Hyväksy pienet ruiskupuristustuotteiden tilaukset pienellä MOQ: lla.

Siellä on 6 vanhempaa insinööriä, 5 suunnittelijaa ja 50 kokenuttaPyöreä puutarha Muovinen pöytämuottityöntekijöitä varmistaakseen, että tilausprosessia hallitaan mahdollisimman tehokkaasti.

Tarkka muotin rakenne, muotin syklin lyhentäminen, muotin käyttöiän pidentäminen on pätevien muottien lopullinen tavoitteemme.

Tehokas kommunikaatiomme ja työmme pystyvät vastaamaan asiakkaiden tarpeisiin ja kehittämään pitkäjänteistä yhteistyötä win-win-periaatteella.

Hongmei voi aina olla luotettava toimittajasi.
