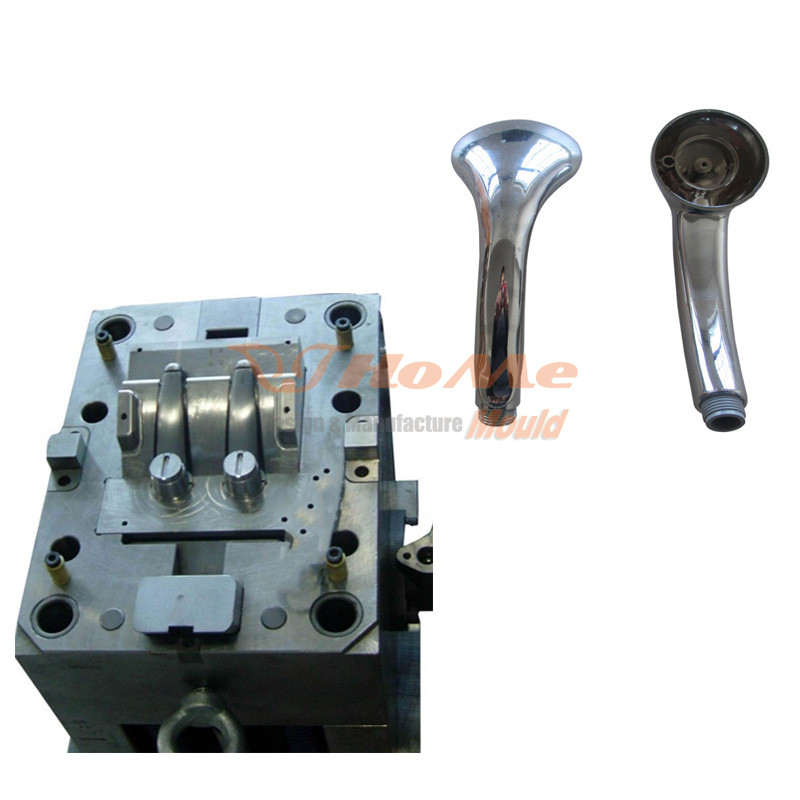

Suihkusuutin Muovinen kahvaosan ruiskuvalu

Suihkusuutin Muovinen kahvaosan ruiskuvalu

Muotin erittely

Muottiteräs: 718

Pohjamateriaali: C50

Onkalo: 2

Muotin koko: 320 * 560 * 300 mm

Muotin paino: 530 kg

Raaka-aine: ABS

T1: 45 päivää ennakkomaksun vastaanottamisesta

Asiakkaan mallin mukaan suunniteltu muoto.

Testaamamme tuotteen väri on valkoinen, jos tarvitset se näyttää enemmän ruostumattomalta teräkseltä, voimme tehdä kromia tuotteen pintaan.

Tavalliset osien muovauksen käsittelymenetelmät

Muutaman peruskomponentin lisäksi ruiskumuotti koostuu monista muista osista, ja osien käsittely vie suurimman osan muotin valmistuksesta. Yleensä se sisältää mekaanisen käsittelyn, erikoiskäsittelyn, pintakäsittelyn ja lämpökäsittelyn jne.

1) Kaikki muotin sisällä olevat osat on valmistettu metallista, joten meidän tulisi käyttää mekaanista käsittelyä ruostumattoman teräksen leikkaamiseen piirustusvaatimusten mukaisesti.

2) Tärkein osa muotin sisällä on onkalo ja se on vaikein osa. Ontelo on yleensä kaareva pinta ja tehty 3D-ulottuvuuden ohjauksessa. Joten meidän pitäisi käyttää erityistä käsittelyä, kuten sähköpurkauskoneistus, sähkömuovauskäsittely, CNC-työstö jne.

3) Pinnan viimeistely on yksi tärkeimmistä tavoista mitata muotia, joillekin tavanomaisille mekaniikkaille sitä on vaikea saavuttaa, nyt käytetään joitain erityisiä pinnan viimeistelymenetelmiä: hiontakiillotus, puristushiontakiillotus, sähkökemiallinen kiillotus, ultraäänikiillotus ja ammuttu piippaus jne.

4) Muottia käytetään tuhansia (joskus jopa miljoonia) kertoja, ja pitkä työskentely ja korkea paine johtavat paljon kulumiseen. Joten joidenkin osien asianmukainen lämpökäsittely on aivan välttämätöntä.

Muovattavan kuumakanavan rakenne ja ominaisuudet

Kuumakanavat ovat menetelmä muovauksen suorittamiseksi ilman, että syntyy roskia kuumentamalla ja sulattamalla jakoosa muovin ruiskupuristuksen aikana. Kuumajuoksijoita varten on toteutettu erilaisia ​​rakenteita, kuten lämmitys- tai ruiskutusmenetelmä. Tärkeimmät kuumakanavarakenteet ja niiden ominaisuudet ovat seuraavat:

1. Avaa porttirakenne

- Säätää suuttimen lämpötilan vakioarvoon

- Rakenne on yksinkertainen ja osien määrä on pieni

- Lämpötilan säätely edellyttää tuntemista

- Porttiosa jähmettyy helposti

- Muovista riippuen portimuovin jäykkyyttä voi esiintyä helposti

2. On-off ohjausrakenne

- Porttia lämmitetään ruiskeen aikana ja injektion lopussa portin annetaan jäähtyä

- Rakenne on suhteellisen yksinkertainen

- Lämpötilan säätö on yksinkertainen

- Portin tiiviste on hyvä

- Tarvitaan erityinen lämpöpari

3. Kuuman reunan portin rakenne

- Porttiosa on leikattu irti muotin avaamisen yhteydessä

- Rakenne on suhteellisen yksinkertainen

- Portista ei tule helposti kovaa

- Jäykkyyttä ei synny

- Muotin muodon sovellettavuuden suhteen on joitain rajoituksia

4. Venttiilin portin rakenne

- Portin avaamista ja sulkemista ohjataan väkisin venttiilin tapilla

- Portin tiiviste on mekaaninen

- Muovausolosuhteita on helppo hallita

- Venttiilin tapin avaamisen ja sulkemisen ohjaamiseen tarvitaan lähde

- Venttiilin tapin liukumisen huolto on tarpeen hallita

- Rakenne on monimutkainen ja tietää mitä vaaditaan jopa muotin suunnittelussa

– Hinta on korkea
